UTXvMR serii 3 – Uniwersalne Zabezpieczenie odcinkowe z odczepami.

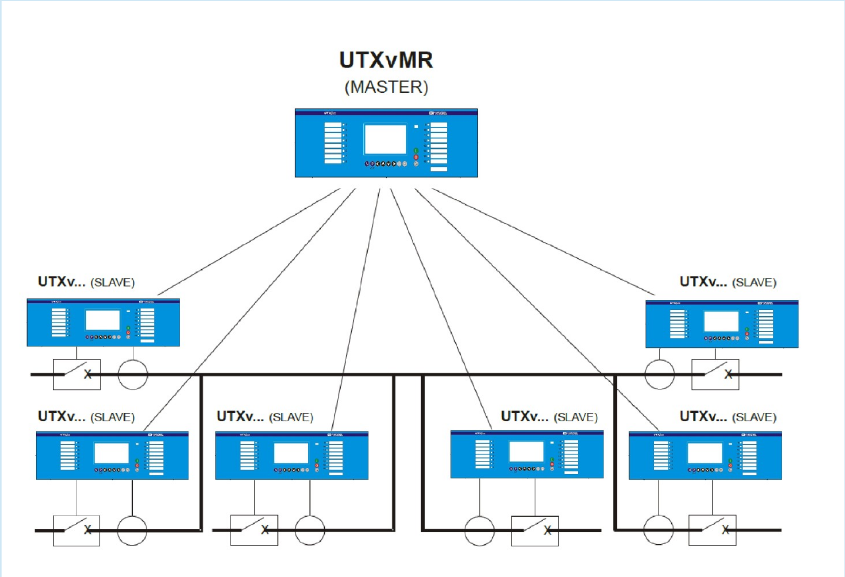

UTXvMR jest zabezpieczeniem różnicowym linii z odczepami. Współpracując z dedykowanymi urządzeniami serii UTXvSR poprzez dedykowany kanał OPTO (1-modowy), zapewnia ono zabezpieczenie linii maksymalnie do 6 końców (linia z 4 odczepami).

Najistotniejszą dodatkową funkcjonalnością serii 3 w porównaniu z serią 2 jest implementacja protokołu IEC 61850. Dodatkowo seria 3 posiada zmieniony front-panel (wyświetlacz, klawiatura) oraz standardowo pakiet wyjść przekaźnikowych PAX (pakiet 4 mocnych i szybkich wyjść). Podstawą niezawodnego działania zabezpieczenia jest precyzyjny i szybki pomiar prądów fazowych, różnicowych i hamujących. Urządzenie wyposażone jest w cyfrowe przetworniki A/C, oraz standardowo w interfejsy transmisji sieciowej Ethernet i TCP/IP, opcjonalnie możliwość komunikacji światłowodowej w protokołach TRbus, AAbus oraz IEC 870-5-103. Opcjonalnie interfejs transmisji ethernetowej kanału inżynierskiego CCBus może być wyprowadzony na przednim panelu urządzenia. Urządzenie może być również wyposażone w interfejs CANBus (2 kanały) dla systemu nadrzędnego. Ponadto urządzenia współpracują z koncentratorem XSerwer, który może posiadać implementację protokołu DNP3.0.

Uniwersalne, programowalne ( nie dedykowane! ) nastawy pól pozwalają na wykonanie praktycznie dowolnej konfiguracji. Zabezpieczenie odczytuje prądy fazowe oraz terminal polowy z urządzeń UTXvSR zainstalowanych w polach liniowych. Komunikacja ze skojarzonymi zabezpieczeniami odbywa się poprzez dedykowany interfejs światłowodowy AAbus (1-modowy). Wyłączenia wykonywane są z wykorzystaniem obwodów wyłączających skojarzonych zabezpieczeń poprzez interfejs AAbus.

utxvmr-seria3

UTXvMR charakteryzuje się:

  • pobieraniem pomiarów i stanów ze skojarzonych urządzeń UTXvSR poprzez interfejs AAbus;
  • wykonywanie wyłączeń wyłączników w polach poprzez skojarzone urządzenia UTXvSR;
  • możliwością współpracy z redundantnymi urządzeniami w polach (dodatkowy UTXvSR w polu);
  • zabezpieczeniem linii maksymalnie do 6 końców;
  • nastawą charakterystyk stabilizujących;
  • możliwość zdalnego logowania i wylogowania pola z zabezpieczenia różnicowego;
  • monitorowanie wielkości analogowych linii w urządzeniu na każdym końcu linii;
  • monitorowanie stanów łączników;
  • wieloprocesorowym cyfrowym systemem pomiarowo – decyzyjnym posiadającym cztery programowalne grupy nastaw zabezpieczeń;
  • funkcją prezentacji stanu pola na wyświetlaczu graficznym z obsługą 15-u w pełni programowalnych łączników;
  • 74 – funkcjami sygnalizacji stacyjnej UP, AL, AW;
  • 33 – funkcją sterownika pola z prezentacją stanu pola na wyświetlaczu graficznym z obsługą 15 w pełni programowalnych łączników;
  • permanentną kontrolą poprawności układów wewnętrznych terminala;
  • trzema poziomami uprawnień chronionymi hasłami;
  • rejestracją zdarzeń i rejestracją zakłóceń;
  • funkcją synchronicznego próbkowania wejść analogowych, synchronizacją czasu oraz zegarem czasu rzeczywistego;
  • czasami pracy urządzenia;
  • szczegółowym raportowaniem przebiegu wyłączania zwarcia na wyświetlaczu i transmitowanym do systemu;
  • wyświetlaczem graficznym i 11 przyciskowa klawiatura oraz 16 diodami LED (15 swobodnie programowalne);
  • 32 funkcjami logicznymi z programowalnymi modyfikatorami do realizacji prostych i złożonych algorytmów;
  • możliwością wizualizacji, sterowania i konfiguracji poprzez program SAZ 2000.
  • możliwość współpracy z systemem automatyk stacyjnych Automatic Over Ethernet (AoE), systemem Alice’79 (AABus) oraz z sygnałami GOOSE
  • komunikacją w protokole IEC 61850 (Fast Ethernet MAC/PHY IEEE802.3x, QoS IEEE802.1p, VLAN IEEE802.1Q, SNTP, TCP/IP) oraz dodatkowej opcji RedBox rozszerzającej o: (1xIEEE802.3, 2xIEEEE802.3, IEEE 62439-3 PRP/HSR, IEEE1588v1 v2 PTP)
  • komunikacja w protokole IEC 870-5-103 – opcjonalnie – poprzez interfejs OPTO (wielomodowe)
  • komunikacja w protokole PPM2 CANBUS – opcjonalnie – poprzez interfejs: 2xCAN

Urządzenia UTX3 umożliwiają komunikację w protokołach:

  • IEC 61850 - standardowo poprzez port ethernetowy RJ45 realizujący:
    • Fast Ethernet MAC/PHY (IEEE 802.3 10Base-T/100Base-TX compatible Supports full-duplex operation with IEEE 802.3x flow control and half duplex with backpressure)
    • QoS (Supports Quality-of-Service for port-based, 802.1p VLAN and IPv4 TOS/IPv6 COS packets with four priority queues Supports RFC2475 DiffServ-based)
    • VLAN (802.1Q tag-based VLAN function)
    • SNTP (RFC 2030, RFC 4330)
    • TCP/IP v4
    • dodatkowo opcja RedBox rozszerza o:
      • 1 x IEEE 802.3 10Base-T/100Base-TX compatible internal link, 802.1Q VLAN
      • 2 x IEEE 802.3 10Base-T/100Base-TX and/or 2 x IEEE 802.3 10Base-FX (connectors SC, LC, ST) compatible
      • IEEE 62439-3 PRP/HSR (protokół redundancji równoległej PRP i beprzerwowa redundancja wysokiej dostępności HSR)
      • IEEE 1588 v1 and v2 PTP (protokół precyzyjnej synchronizacji czasu).
  • XMD CCbus - standardowo poprzez port ethernetowy RJ45 (opcjonalnie dodatkowy RJ45 na panelu przednim: tzw: łącze inżynierskie) realizujący komunikację z:
    • oprogramowaniem firmowym SAZ2000,
    • koncentratorem stacyjnym XSerwer,
    • stanowiskiem lokalnym (diagram),
    • innymi urządzeniami Computers & Control poprze AoE (Automatics over Ethernet)
  • Alice'79 AAbus - opcjonalnie - poprzez interfejs OPTO (jedno lub wielomodowe) do komunikacji z zabezpieczeniem UTXvMSZ lub UTXvMR,
  • DiffChannel TRbus - opcjonalnie - poprzez interfejs OPTO (jednomodowe) do komunikacji z drugim pół-kompletem zabezpieczenia UTXvRP,
  • IEC 870-5-103 - opcjonalnie - poprzez interfejs OPTO (wielomodowe)
  • PPM2 CANBUS - opcjonalnie - poprzez interfejsy: 2xCAN,
